Тензорезисторы с поперечной балкой с V-образными решетками Серия ХА

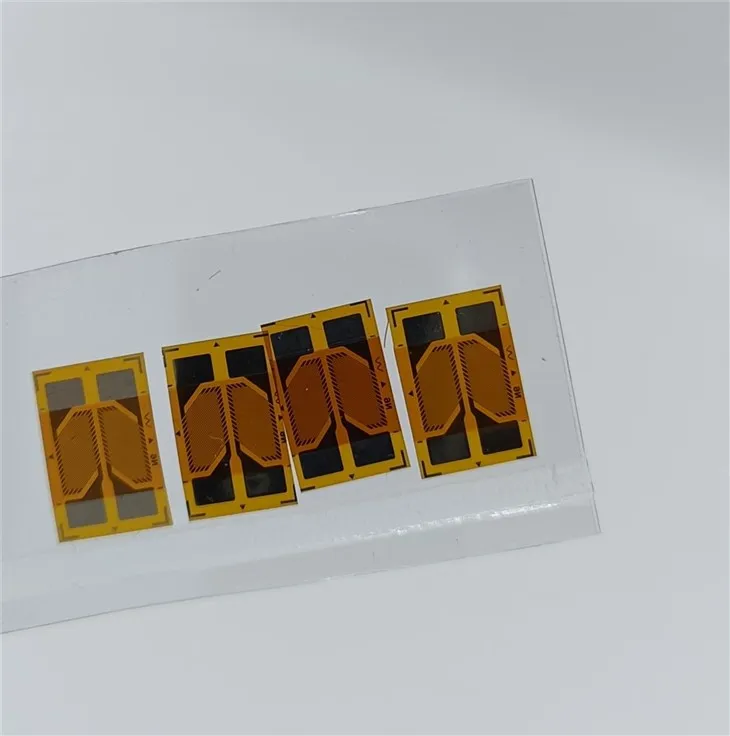

Тензорезисторы с V-образной решеткой серии HA предназначены для измерения деформации сдвига, возникающей в результате крутящего момента или скручивающей нагрузки. Они могут иметь одну или две измерительные сетки, прикрепленные к одному держателю. В конфигурации с одной-сеткой тензорезисторный элемент ориентирован под углом 45 градусов относительно оси вала. Датчик сдвиговой деформации с двумя-сетками, также известный как V-розетка, имеет измерительные элементы, установленные под углом 45 градусов и 135 градусов. Эти датчики обычно используются в таких приложениях, как валы двигателей и трансмиссии, где их можно использовать для расчета мощности на валу на основе измерений деформации.]
Модель: серия HA
Материал носителя: фенольный альдегид/полиимид/эпоксидная смола
Измерительный материал: фольга (медно-никелевый сплав, константан или карма).
Сопротивление: 350,650,1000 Ом
Рабочая температура －30-＋80 градусов, диапазон температурной компенсации ＋10-＋80 градусов
От трех (3) до пяти (5) точек пайки с долгосрочной-стабильностью.
| МОДЕЛЬ | Размер сетки (мм) | Базовый размер (мм) | Расстояние сетки (мм) |
| БФ( БА/БЭ)350-2ХА | 2.0×3.7 | 9.0×5.6 | / |
| БФ( БА/БЭ)350-3ХА | 2.8×5.5 | 9.7×6.7 | / |
| БФ( БА/БЭ)350-4ХА | 3.7×6.4 | 8.5×7.4 | / |
| БФ( БА/БЭ)650-3ХА | 2.8×4.7 | 8.8×5.7 | / |
| БФ(БА/БЭ) 1000-3ХА | 2.8×5.5 | 9.7×6.7 | / |
| БФ(БА/БЭ) 1000-4ХА | 3.8×6.4 | 8.5×7.4 | / |
V-Сетки в форме: два образца сетки ориентированы под углом 90 градусов друг к другу, что позволяет им реагировать на сложное напряжение сдвига в компоненте.
Интеграция моста Уитстона: при соединении этих двойных решеток в полный мост изгибающие силы, которые в противном случае измерялись бы одним датчиком, нивелируются, обеспечивая обнаружение только деформации сдвига.
Компактная-конструкция. Интегрированная конструкция позволяет проводить точные измерения в приложениях, где пространство ограничено, например в датчиках крутящего момента или небольших тензодатчиках.
Измерение крутящего момента: используется в датчиках крутящего момента для измерения вращательных сил на валу.
Измерение силы сдвига: используется в датчиках нагрузки сдвигающей балки и других весовых устройствах для измерения сил, вызывающих напряжение сдвига.
Конструкция преобразователя: Идеально подходит для внутренних элементов датчиков веса и других датчиков, требующих точного определения сдвига или крутящего момента.
Увеличенный выходной сигнал. Конфигурация с двумя манометрами может обеспечить больший электрический выходной сигнал при том же уровне деформации по сравнению с одинарным манометром, что приводит к более высокой чувствительности измерений.
Самокомпенсация-. Многие тензорезисторы с двойным сдвигом имеют самокомпенсацию-температуры и ползучести, что обеспечивает долгосрочную-стабильность и точность, особенно в сенсорных приложениях.
Компенсация изгиба: при использовании в правильном мосте Уитстона эти датчики эффективно компенсируют нежелательное напряжение изгиба.
Примечание:Другие модели и размеры доступны по запросу клиента.
